■ 地震動解析
地震動解析とは、さまざまな探査によって得られた地下の構造をモデル化し、地震が発生したときの応答解析を行うものです。
大規模地震災害が現実化する中、この地震動解析手法は各方面から注目されています。
下図は京都盆地の北東部で実際に発生した地震を使用して、地震による揺れの伝わり方を３次元シミュレーションした解析結果です。３Dモデリング技術と、これまでに実際に起こった地震波のデータを元にコンピュータ解析をおこなっています。
■ 京都盆地における地震動シミュレーション
| 発生 | 2000年５月21日 10時42分 |
|---|---|
| マグニチュード | 2000年５月21日 10時42分 |
| 震央位置 | 北緯35度2分18秒 135度48分36秒 |
| 深度 | 約13㎞ |
※下図をクリックすると拡大図をご覧いただけます。

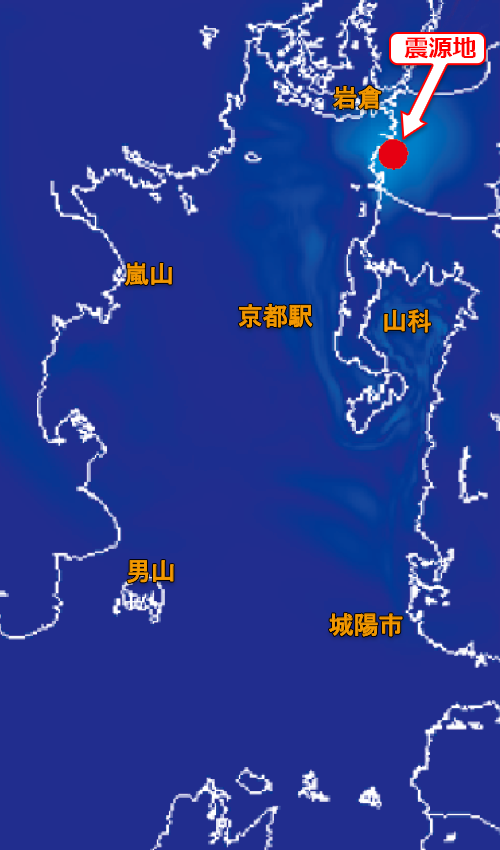

- 地震発生から4.8秒後
- 震源地付近の水色部分は、S波が地表面に伝わってきたことを示しています。

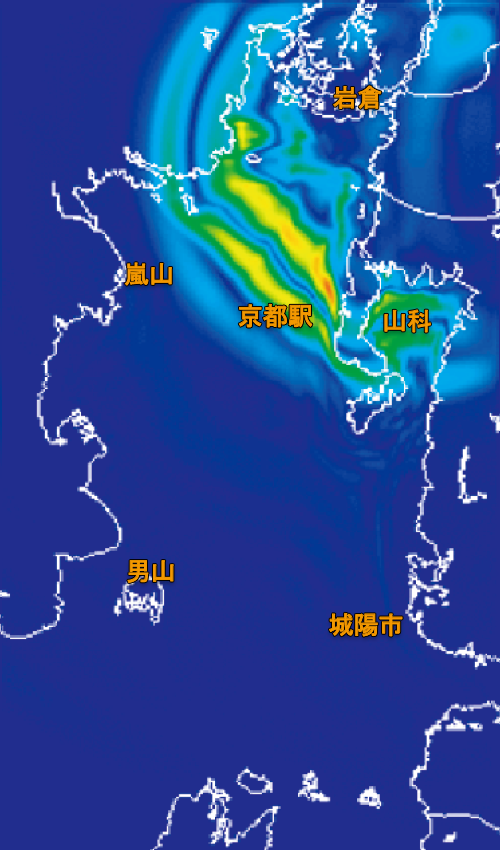

- 6.0秒後
- 激しい揺れ（黄色から赤）が京都駅北東付近に達しているのがわかります。山科にも強い揺れがみられます。

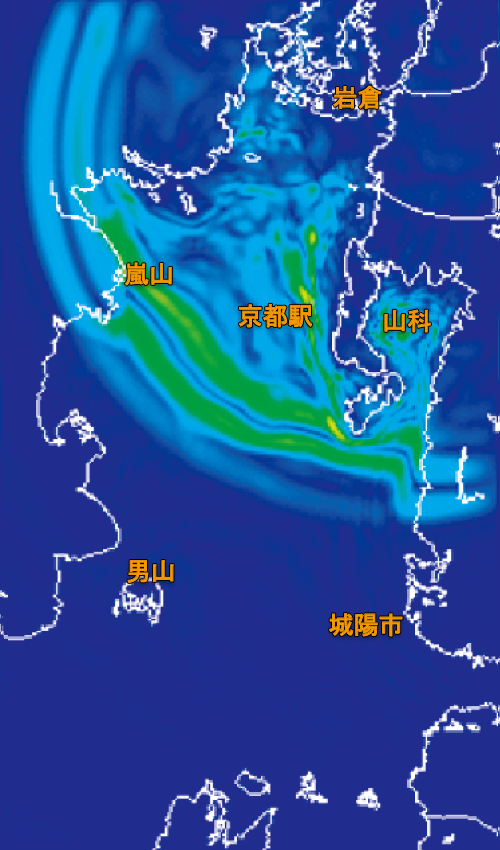

- 7.2秒後
- 激しい揺れの峠は越えたようですが、強い揺れ（緑）が嵐山から醍醐にかけた地域と東山西側で起こっています。

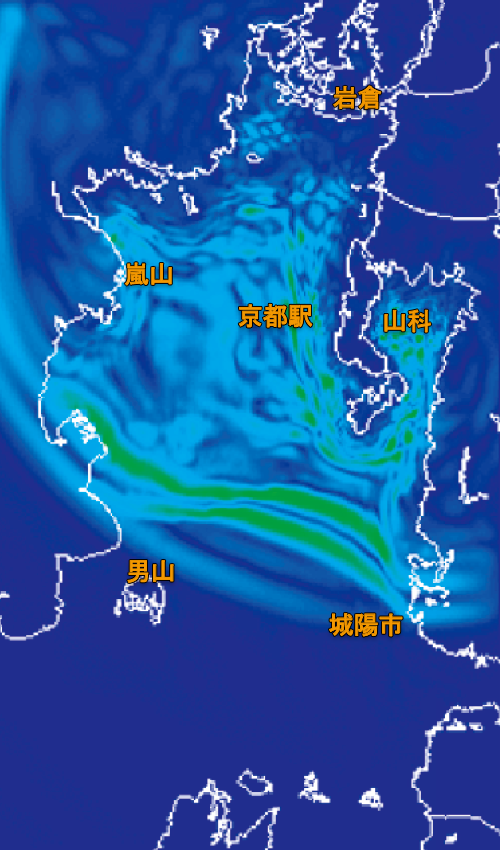

- 8.4秒後
- 南区から宇治にかけて強く揺れています。山科、東山西側に沿ったところでは、まだ比較的強い揺れが続いています。

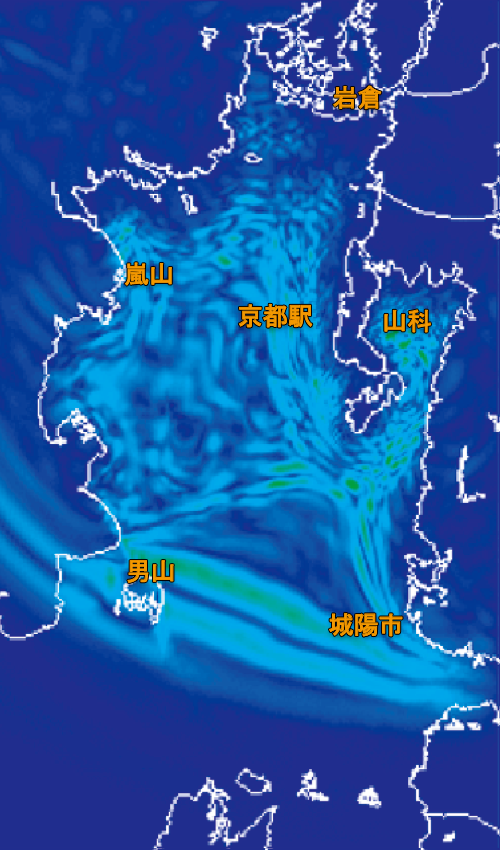

- 9.6秒後
- 男山から城陽市にかけたところに揺れが伝わる様子がわかります。京都市内ではほとんど揺れはおさまっています。

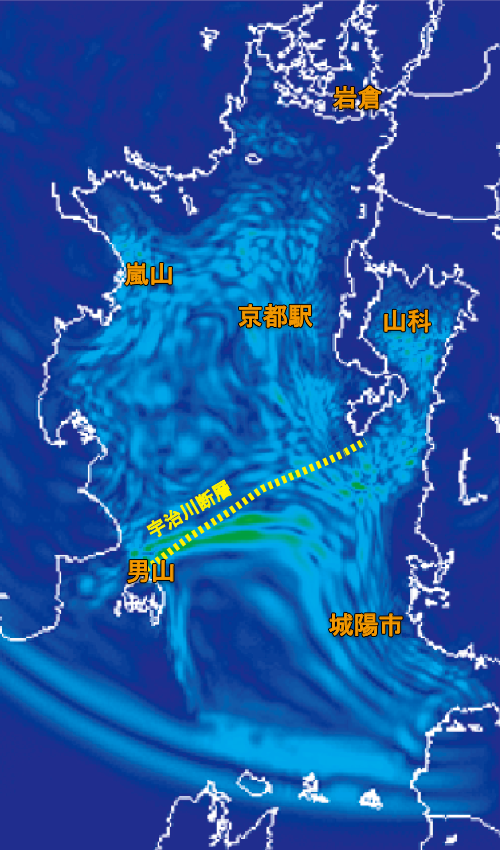

- 10.8秒後
- 揺れはほとんど弱まっていますが、宇治川断層に沿ったところで、やや強い揺れが残っているのがわかります。
地震が発生してから約10秒後までの揺れの伝わり方や、地質構造の急変部で地震波が集中する様子などが解析されています。今後の防災計画の策定に対して有用な情報となります。
※別ページに関連項目があります。
